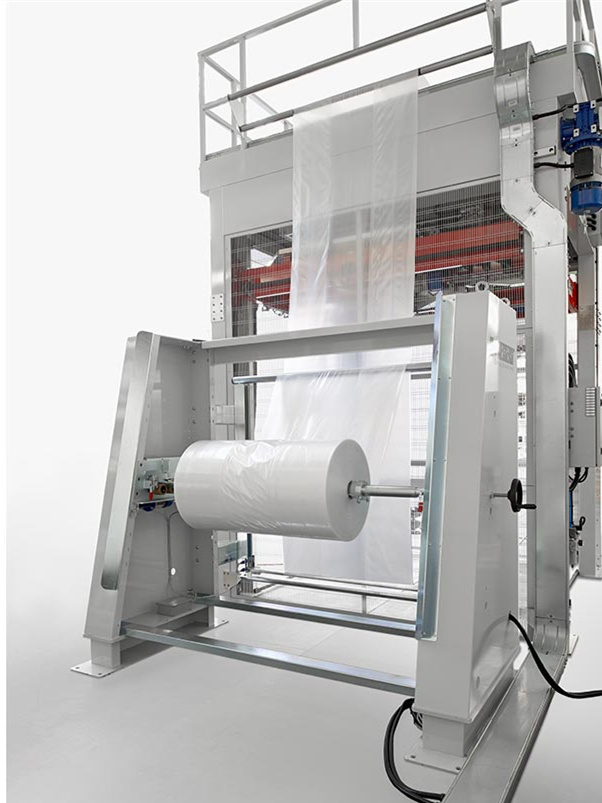

MESSERSI(麦塞喜)MH3型全自动冷拉伸套膜机,是能够对货物进行冷拉伸套膜包装的独立整机。
MH3 使用带有横向折角的筒状拉伸膜卷对货物进行套膜包装。待包装货物由上游输送到套膜机工位,到达套膜机正下方中心位置时,输送机停止运转,套膜机进行拉伸套膜,拉伸套膜完成后由输送机送到下一工位。
MESSERSI(麦塞喜)全自动冷拉伸套膜机,型号 MH3,是能够对货物进行冷拉伸套膜包装的独立整机。MH3 使用带有横向折角的筒状拉伸膜卷对货物进行套膜包装。待包装货物由上游输送到套膜机工位,到达套膜机正下方中心位置时,输送机停止运转,套膜机进行拉伸套膜,拉伸套膜完成后由输送机送到下一工位。
其技术特点如下:
1. 可以携带三卷薄膜,可自动处理三种不同规格的膜卷,或是在使用同种规格膜卷时进行自动切换包装;
2. 有一套特别设计的薄膜插入和拉伸机构,薄膜可以很好的适应于各种规格的货物;
3. 在竖直方向上具有安全保护系统,可提高机器在竖直方向移动上的安全性;
4. 所有功能均由 PLC 控制,包含自动操作和手动操作;
5. MH3创新之处:可以选择增加一个新式的套膜系统——旋转系统。此系统能够对任何输送线上的任何产品进行套膜包装,无需任何提升装置,便可以将膜袋套到托盘的底部。
运行流程
1. 托盘货物进入机器前,先自动检测高度,同时薄膜喂入至开膜机构处(如果有多种不同尺寸的托盘,套膜机会根据从上游输送系统或客户生产系统获得的托盘尺寸自动选取合适尺寸的膜卷);
2. 机械手夹住薄膜的四个折角,将薄膜展开(不采用真空吸开方式,避免有静电或者空气潮湿情况下导致薄膜打不开的情况);
3. 四个撑膜器并拢并向上插入已经打开的膜卷中,并且卷取所需长度的膜于撑膜器上;
4. 膜袋顶部进行热封口、切断;
5. 剩余的薄膜被继续卷取在撑膜器上,紧接着撑膜器向四个方向拉伸至托盘所要的尺寸;

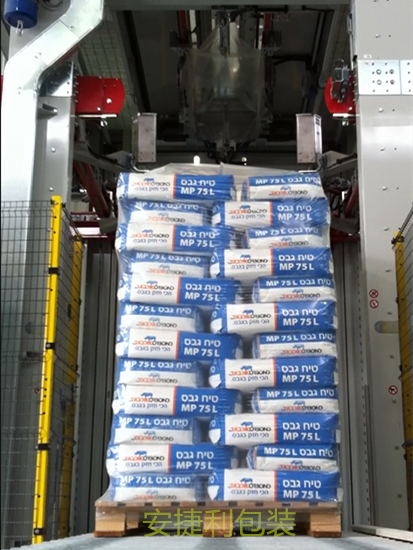

6. 撑膜器沿着托盘向下套膜;
7. 套膜至托盘下方,完成一个动作循坏。
可选功能
1. 双卷或三卷膜机型 —— 可同时装备两种或三种不同或相同尺寸型号的膜卷,以适应不同规格尺寸的货物。根据从上游输送系统获得的产品信息,机器可以自动选择对应的膜卷。
2. 下方带有提升装置的输送机 —— 将托盘提升一段距离,膜袋可套至托盘底部,加强包裹强。
包装能力 | 40-80 托盘/小时 |
使用薄膜 | 可拉伸聚乙烯膜 |
薄膜厚度 | 80-140 微米 |
薄膜卷外径 | 最大 700mm(可选 1000mm) |
薄膜卷芯内径 | 最大 76mm |
供电电压 | 三相 400V 50Hz |
安装功率 | 5.5 千瓦 |
压缩空气 | 6 公斤 |
每周期压缩空气消耗 | 50 立升 |
噪声分贝 | 80 分贝 |
机器总重 | 大约 3.5 吨 |
以上技术参数为标准机型的冷拉伸套膜机在货物尺寸为长1200×宽1000×高1600mm、拉伸薄膜厚度为 110μ时测定。
可以携带三卷薄膜,可自动处理三种不同规格的膜卷,或是在使用同种规格膜卷时进行自动切换包装;
有一套特别设计的薄膜插入和拉伸机构,薄膜可以很好的适应于各种规格的货物;
在竖直方向上具有安全保护系统,可提高机器在竖直方向移动上的安全性;
所有功能均由 PLC 控制,包含自动操作和手动操作;
MH3创新之处:可以选择增加一个新式的套膜系统——旋转系统。此系统能够对任何输送线上的任何产品进行套膜包装,无需任何提升装置,便可以将膜袋套到托盘的底部。
